一、 用途、特点：

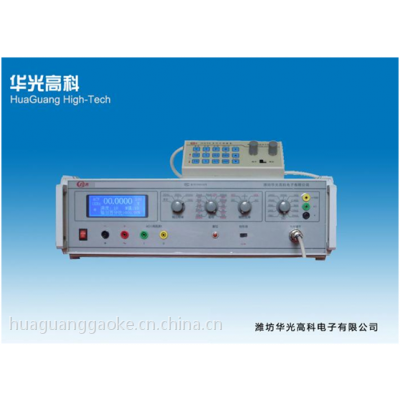

HG30-3B型多功能校准仪（以下简称标准源）是华光高科公司设计的一款采用大屏幕液晶（192×64）背光汉字显示，具有良好人机界面、高精度大电流输出的智能化交、直流标准电压、电流及中值电阻的标准源、校准仪（其中交流输出为真有效值显示）。仪器设有各种汉字提示功能，可同时同屏显示输出实际值、***比和被检表满度值、量程、频率、步进值、格数等。可根据被检表满度值设置仪器的输出量程，并可根据被检表的刻度选择相应的步进量。输出调节可选择键盘（按键）控制或电位器控制。具有数字显示、误差直读、量程宽、分档细、精度高、稳定性好、使用方便等特点。适用于检定、检验、维修四位半数字三用表、各种0.2级、0.5级以下指针式交、直流电压、电流表；亦可作为高稳定度测试电源使用，配合高等级标准表，校对0.1级电流、电压表。

二、 主要功能：

1 、5¹/₂位LCD数字显示输出量,按实际值和***比两种方式同时显示。

2 、采用键盘控制输出量的增减。键盘控制量分为***/N、10%/N、1%/N、0.1%/N（N为4、5、6、10、15）。

3 、外控调节器可以离机控制输出量的增减，调节器上有键盘（有按键提示音）和电位器两种配置，任意转换。

4 、交、直流电压输出范围为0～1050V。

5 、交、直流电流输出范围为0～22A。

6 、交流提供四种输出频率：50Hz、60Hz（59.7Hz）、400Hz、1000Hz，使用晶振***频率的准确度和稳定性。

7 、输出超载能自动保护,屏幕汉字、声音提示保护状态，手动复位。

8 、交流50Hz输出还可以选择市电同步,以减小被检表的拍频影响。

9 、钳形表测量:配用本仪器专用HG1000A标准线圈,可测量0-1000A电流,误差±0.3%。

三、技术性能：
1 、稳定性：   AC﹤满量程的0.02%/5分钟
              DC﹤满量程的0.01%/5分钟
作精密测量时仪器需预热两小时。
2 、交流失真度：﹤0.5%
3 、直流纹波系数：﹤0.05%（额定输出时）
4 、输出频率准确度：50Hz、60Hz（59.7Hz）、400Hz、1KHz﹤0.1%（或市电同步）
5 、输出电压、电流以及中值电阻的范围及准确度见（附表1）      （23℃±2℃，输出值大于10%量程）

附表（1）
6 、电源指标：交流电源电压220V±10%，频率50Hz±1Hz；
7 、工作环境：工作环境的温度5℃～35℃，相对湿度﹤80%
8 、工作时间：连续
9 、外形尺寸：180×480×480mm³
10 、重量 ：约24kg
