| 加工定制：是 | 品牌：华光高科 | 型号：DO30－Ⅱ型多功能校准仪 |
| 外形尺寸：宽470×高160×深430mm | 重量：18Kg | 产品用途：可手动和半自动检验0.2级及以下等级的数字万用表、指针式万用表、钳形电流表、安装式数字仪表，包括有直 |
| 规格：do30 |
潍坊华光高科电子有限公司 网址：联系方式：13806491159
一、产品概述

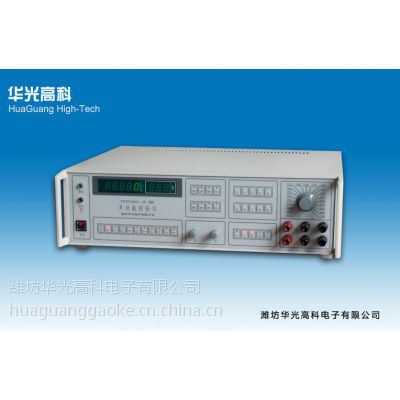

DO30－Ⅱ型多功能校准仪是一种具有五位数字显示输出值，同时显示被检表误差的交直流电压、电流校准仪。***的比较器保护电路及根据需要任意设置保护点，增加了校准仪的可靠性；设有校准功能，确保全量程线性；特设200mV直流电压档，满足了铁路机车专用表及毫伏档表检测；选择25Hz型，可检定轨道信号中的25Hz电压表、电流表。
主要用于检定、校验直流0.2级和交流0.5级以下各类表头及相应等级的数字式多用表，广泛应用于工矿企业、科研院所、铁路、电力等单位的质检、计量及仪表维修。
二、主要特点
1、五位LED数字显示, 同时显示输出实际值和误差
2、选择25Hz型，可检定轨道信号中的25Hz电压表、电流表
3、采用轻触键盘操作，使用方便灵活可靠
4、粗细调采用进口电位器，手感好，寿命长
5、输出稳定可靠，带负载能力强，闭壳校准功能
6、数字合成电阻输出41档
7、打印机接口，实现测试数据表格化
8、标准RS232C，可实现与计算机双向通讯
9、校验各种型号的钳形表（选配HT1000A线圈）
三、主要技术参数
本校准仪适用于周围温度0℃～+40℃, 相对湿度80％以下的环境中工作。供电电源为220V±22V，频率50Hz±2.5Hz。
1、电压输出范围：0～1000V
2、电流输出范围：0～10A
3、电阻输出范围：10Ω～10MΩ
4、交流频率输出：50Hz、60Hz、400Hz (可根据要求选择25Hz)
5、波形失真度不大于0.5％
6、纹波系数不大于1％
7、输出稳定性：预热1小时后，在直流2V附近5分钟内输出漂移小于满度值的0.05％；电源变化±10％输出变化小于满度值的0.05％
8、外型尺寸：宽470×高160×深430（mm）
9、整机重量：18 kg
项目 | 量程 | 输出范围 | 分辨率 | 输出 | 准确度±（读数值的%+ 个字） | ||
20±2℃ | 15～25℃ | 0～40℃ | |||||
直流电压 | 200mV | 1～220.00mV | 0.01mV | 0.1A | 0.04% + 2个字 | 0.08% + 2个字 | 0.2% + 2个字 |
2V | 0～2.2000V | 0.1mV | 2A | ||||
20V | 0～22.000V | 1mV | 0.4A | ||||
200V | 0～220.00V | 10mV | 0.1A | ||||
1000V | 0～1100.0V | 100mV | 0.02A | ||||
直流电流 | 200?A | 0～220.00?A | 0.01?A | 5V | 0.05% + 2个字 | 0.08% + 2个字 | 0.2% + 2个字 |
2mA | 0～2.2000mA | 0.1?A | 5V | ||||
20mA | 0～22 .000mA | 1?A | 5V | ||||
200mA | 0～220.00mA | 10?A | 5V | 0.1% + 2个字 | 0.15% + 2个字 | 0.3% + 2个字 | |
2A | 0～2.2000A | 100?A | 5V | ||||
10A | 0～11.000A | 1mA | 2V | 0.2%+ 4个字 | 0.3%+ 4个字 | 0.5%+4个字 | |
交流电压 | 2V | 0.01～2.2000V | 0.1mV | 2A | 0.1% + 4个字 | 0.15% + 4个字 | 0.2% + 4个字 |
20V | 0～22.000V | 1mV | 0.4A | ||||
200V | 0～220.00V | 10mV | 0.1A | ||||
1000V | 0～1100.0V | 100mV | 0.02A | ||||
交流电流 | 2mA | 0～2.2000mA | 0.1?A | 5V | 0.1% + 4个字 | 0.15% + 4个字 | 0.3% + 4个字 |
20mA | 0～22.000mA | 1?A | 5V | ||||
200mA | 0～220.00mA | 10?A | 5V | ||||
2A | 0～2.2000A | 100?A | 5V | 0.2%+ 4个字 | 0.3%+ 4个字 | 0.5%+4个字 | |
10A | 0～11.000A | 1mA | 2V | ||||
中值电阻 | 示 值 | 功率 | 准确度±（示值%+20mΩ） | ||||
10Ω、50Ω、100Ω、500Ω | 0.25W | 0.1% +20mΩ | 0.1% +20mΩ | 0.1% +20mΩ | |||
1kΩ、2kΩ、3kΩ、4kΩ、5kΩ、6kΩ、7kΩ、8kΩ、9kΩ | |||||||
10kΩ、20kΩ、30kΩ、40kΩ、50kΩ 60kΩ、70kΩ、80kΩ、90kΩ | |||||||
100kΩ、200kΩ、300kΩ、400kΩ、500kΩ600kΩ、700kΩ、800kΩ、900kΩ | |||||||
1MΩ、2MΩ、3MΩ、4MΩ、5MΩ 6MΩ、7MΩ、8MΩ、9MΩ、10MΩ | |||||||
